ドロ－ンによる3D測量

［ICT活用事例］ドロ－ンによる3D測量

概要・活用方法

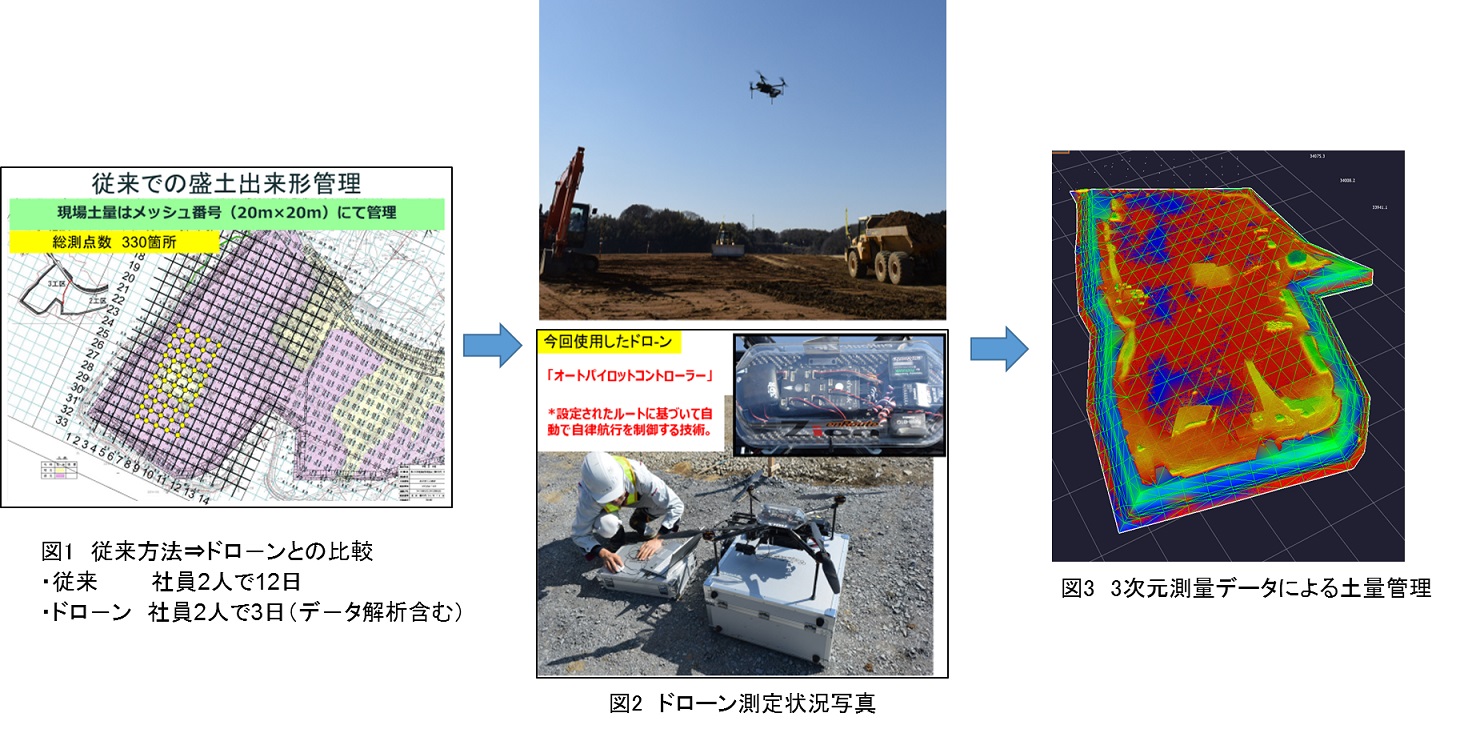

①土木・建築工事で、人間が立ち入ることが困難な現場、直接みることができない場所において、ドロ－ンを用いて空中撮影した画像を、現地調査・計画段階から施工管理、検査に至る全ての工程において活用する。
②空中撮影にあたっては、事前に実施計画を作成し、基準点をランダムに複数個所設置して、GPS機械で基準点の測定を行い空撮を実施する。その後、撮影した画像を3次元デ－タに加工し、これをもとに定期的な土量管理を行う。

特徴・効果

①人の手による測量と比べて作業性が50％向上する。
②現場での測量が、重機作業を止めることなく安全に行える。

活用上の注意点

①電波環境が不安定な場所、市街地では使用できない。
②バッテリ残量に十分余裕を持たせた飛行計画を立案する。

残留リスク(活用上の問題点)

①残留リスクの内容と対応策

強風下、電波環境不良下又は電池残量の低下時のドロ－ン本体の落下

②対応策についての今後の計画

3Dスキャナーを併用した測量

対象とする主な対策(本質安全化)

登録番号	9-1
活用分類	無人化・省力化／人・行動センシング
適用工事	【土木工事】土工工事／道路工事【建築工事】土工事
作業	①仮設 ②事前調査 ③測量
価格等	購入代金　200万/台（機器本体・操作装置・カメラ一式）含む
活用実績(件数又は現場数)	現場1ヵ所
特許・実用新案	特許：無実用新案：有
当該技術所有企業	[技術の所有権] 他社 [販売] 他社
第三者評価・表彰等	①茨城県水戸市　現場研修会 ②茨城県土木学会発表
当該事例紹介ウェブサイト	https://droneagent.jp/flights/uav-surveying-merits
掲載日	2019年4月15日

【カテゴリ】

企業情報

株木建設株式会社　東京本店　土木部

お電話でお問い合わせの方は: 03-3984-4111
