TS（トータルステーション）活用杭芯測量

［ICT活用事例］TS（トータルステーション）活用杭芯測量

概要・活用方法

①通常は、杭芯をトランシットや下振りによる有人測量を常に行い重機を移動させると共に、打設時の杭天端の高さや位置を光波測距儀やテープ、レベルで計測して所定の位置に打設していた。
　このため作業員は常に重機の周囲で作業するため不安全であった。

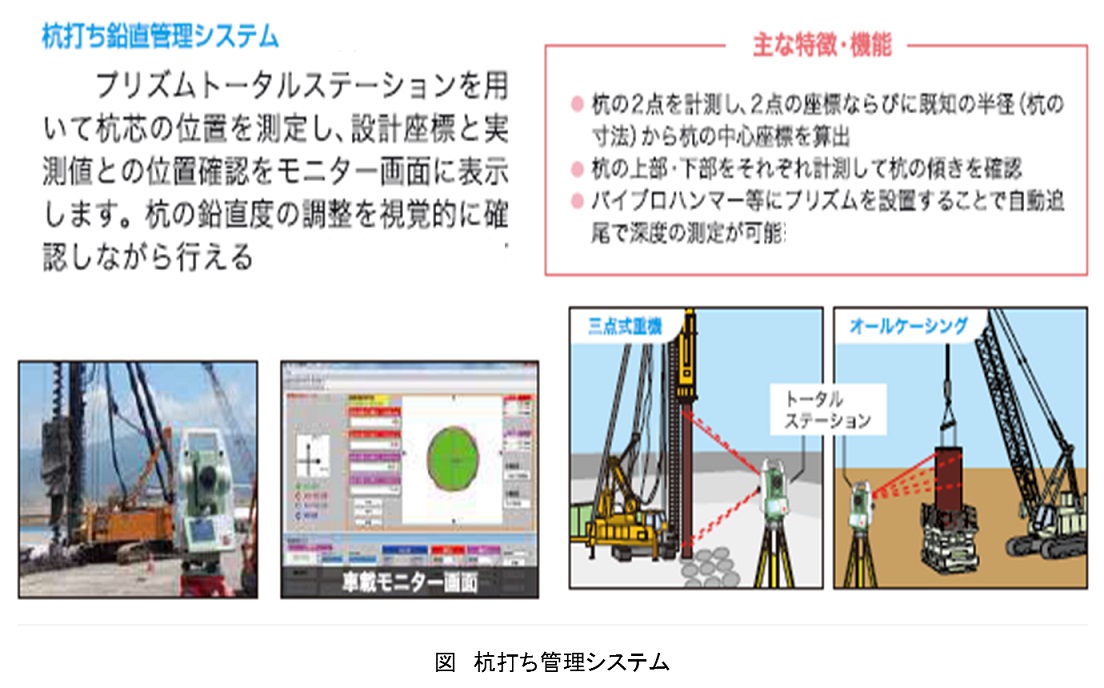

②杭天端にプリズム等の設置を行い、ＴＳでプリズムをリアルタイムに自動追尾することで杭芯・高さの常時監視が可能となり作業員が重機から離れられるため安全性が向上した。

特徴・効果

①杭打設時の杭芯測量におけるはさまれ・巻き込まれ事故防止
②杭芯測量の省力化
③リアルタイムな杭芯位置の把握

活用上の注意点

強風時のＴＳの倒れ

残留リスク(活用上の問題点)

①残留リスクの内容と対応策

①豪雨や豪雪時は、ＴＳが使用不能となる。
②ＴＳのバッテリー残量に注意が必要。

②対応策についての今後の計画

・バッテリー残量による警報音の吹鳴

対象とする主な対策(本質安全化)

登録番号	10-10
活用分類	無人化・省力化／機械センシング
適用工事	【土木工事】仮設工事／基礎工事【建築工事】仮設工事／地業工事
作業	①仮設工事 ②杭基礎工事
価格等	約150～200万円
活用実績(件数又は現場数)	現場1箇所
特許・実用新案	実用新案：無
当該技術所有企業	[技術の所有権] 自社他社：(㈱ソーキ)
掲載日	2019年4月15日

【カテゴリ】

企業情報

鉄建建設株式会社　安全推進室
