3Dクレーンブーム位置監視システム

［ICT活用事例］3Dクレーンブーム位置監視システム

概要・活用方法

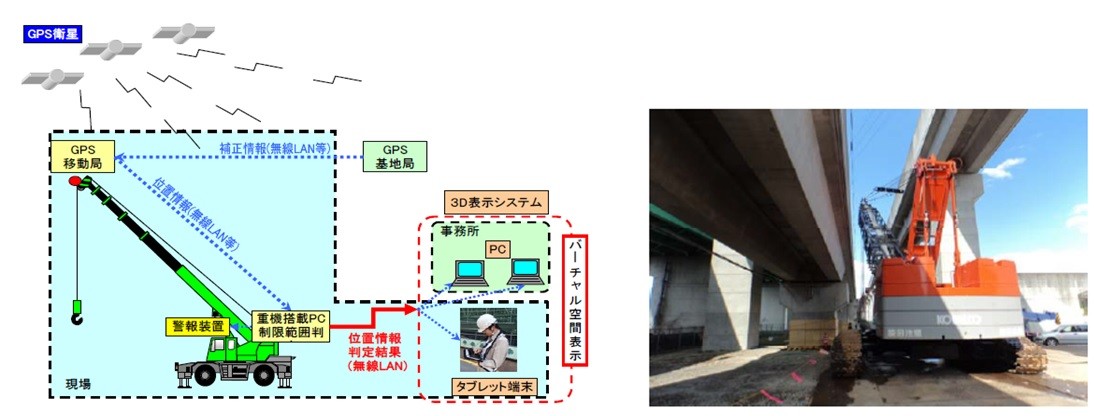

既設構造物に近接した箇所などクレーンの作業範囲に制限がある場合において、クレーンブームの位置をGNSSで計測し、クレーンの制限範囲を超えた場合に警告を発するシステムである。
ブームの位置計測にGNSSを用いていることから、3次元で位置を監視することができる。
高圧送電線など、上空に作業範囲に制限を伴う場合などに効果がある。

特徴・効果

クレーンブームが既設構造物に接触する事故を防ぐことができる。
また、ブーム位置と作業範囲をバーチャル空間に表示することで、視覚的にブーム位置を確認することができる。

活用上の注意点

建物の影になる箇所においては十分なGNSS電波が受信できず、測位誤差が大きくなることがある。

対象とする主な対策(本質安全化)

登録番号	14-9
活用分類	機械センシング
適用工事	【土木工事】機械・装置・設備一般／橋梁工事（架設工事）【建築工事】建設機械／躯体工事
作業	クレーンブームの位置をGNSSで常時観測する。
価格等	約500万
活用実績(件数又は現場数)	10
特許・実用新案	特許：無実用新案：無
当該技術所有企業	[技術の所有権] 自社 [販売] その他：(未定)
当該事例紹介ウェブサイト	https://www.smcon.co.jp/topics/2014/09179717/
掲載日	2019年4月15日

【カテゴリ】

企業情報

三井住友建設株式会社　技術本部　建設情報技術部

お電話でお問い合わせの方は: 03-4582-3121
