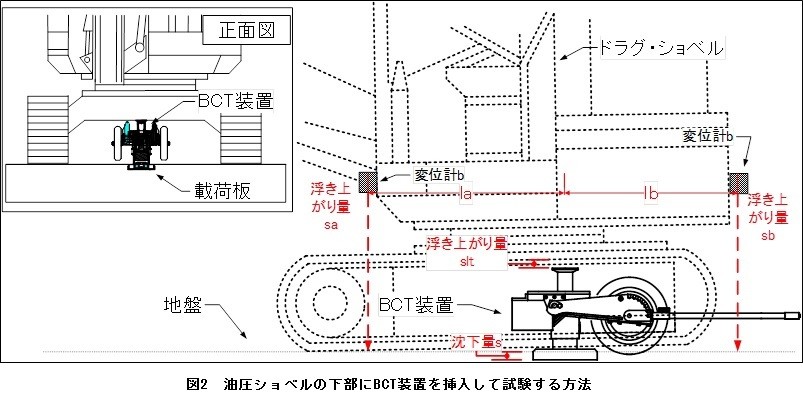

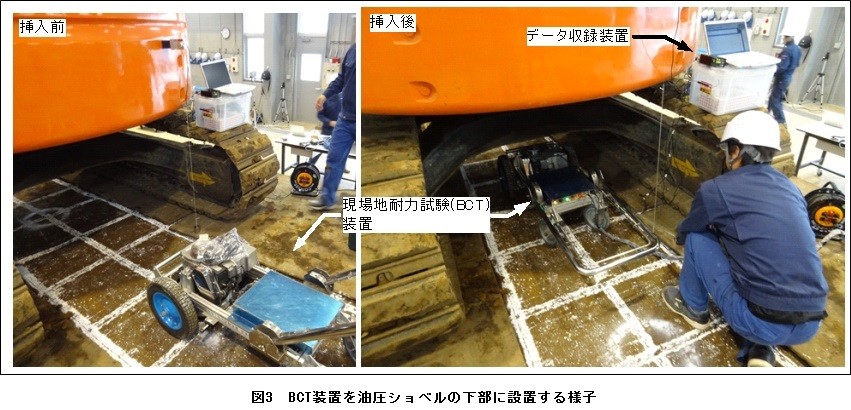

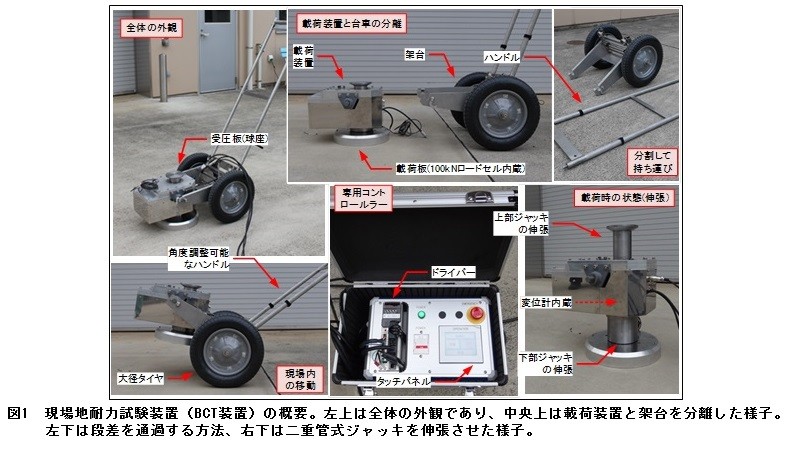

「現場地耐力試験](以下、BCTと言う)は工事現場の地耐力を簡易かつ迅速に調査するための方法であり、その装置を提供する。具体的には、ドラグ・ショベル等の自重を反力として、地表面に載荷板を介して圧力を載荷する試験である。本試験の結果から極限支持力等が求められ、地盤が移動式クレーンや建設機械の重さを支持できるか確認する。BCTは従来の平板載荷試験に比べて1/10以下の短時間で実施でき、その方法自体も簡易なものに改めた。本試験は(公社)地盤工学会「地盤調査の方法と解説」に記載され、NETISにも登録(KT-160051-A)されている。移動式クレーンの設置箇所や建設機械の移動経路にBCT装置をセットして地盤調査する。具体的には、ドラグ・ショベルの下部走行体の中央付近にBCT装置を設置し、次いで、ジャッキを伸張させて載荷の準備をする。さらに、機体の前後に変位計を取り付ける。そして、コントロールパネルでジャッキの伸張速度を5mm/分にセットし、載荷を開始する。伸張量が最大値(30mm以上)に達すると試験は終了である。従って、BCT装置のセットが完了すると、その後の試験は半自動で実施される。
これまでは主観的であった「設置面は堅固か?」の確認を、この地盤調査によって定量的に把握することができる。したがって、地盤が軟弱で転倒の危険はないか客観的に確認できる。
基礎と載荷板のスケール差による評価上の適応限界を理解し、総合的に地耐力を評価することが必要。
登録番号 | 32-2 |
---|---|
活用分類 | 機械センシング |
適用工事 |
|
作業 | 移動式クレーンや基礎工事用建設機械を使用する作業 |
特許・実用新案 | 特許:無 実用新案:無 |
第三者評価・表彰等 | NETIS(KT-160051-A) |
当該事例紹介ウェブサイト | http://www.netis.mlit.go.jp/NetisRev/Search/NtDetail1.asp?REG_NO=KT-160051 |
備考 | お問い合わせは、株式会社東洋スタビ 設計試験課 若原(TEL:0585-32-4173)にお願いいたします。 |
掲載日 | 2019年4月15日 |
