架空線接触防止センサー

［ICT研究開発事例］架空線接触防止センサー

概要・活用方法

ブームの振り上げ角度を検出して警報を発する。

★取り付け簡単（約30 分）★制御装置はDC12V ／ 24V 兼用である。（シガーソケットプラグ）

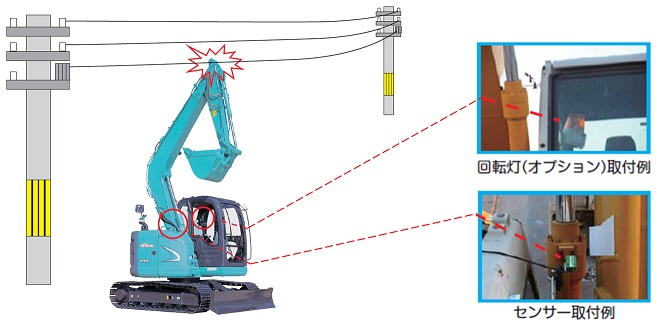

●バックホウのブーム起こしによる上部接触事故防止のための補助センサーである。

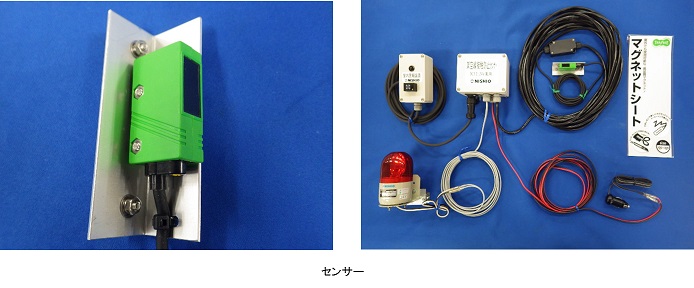

●検知センサーはブームの根元にマグネットで設置する。

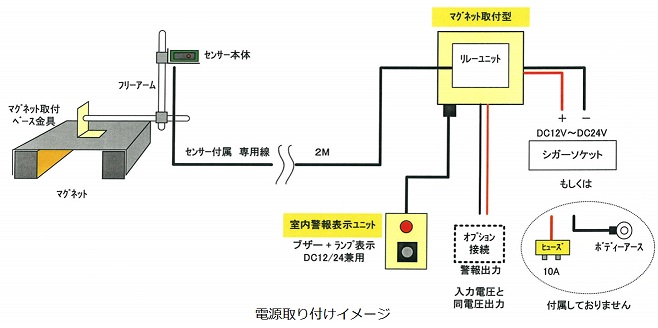

●電源は運転席シガーソケットに差し込む仕様である。（12V 車、24V 車両方に対応）
●マグネット式回転灯は、オプション品である。（装着重機の電源電圧により仕様が異なります／12V or24V）

特徴・効果

検知センサー設定位置にブームが起きると、運転席付近に設置したブザーが警報音を発する。
電線や通信線などの架空線を切断する可能性のある現場でのバックホウ作業に適用。
公衆災害防止に活用できる。

活用上の注意点

伸縮するブームには使用不可。
・事前に規制すべき高さを計測し、センサー取付時に設定する必要がある。
・電源が入った状態で検知センサー（赤色レーザー）を連続して直視しないこと。
・センサーをつける場所は、ブームとオペ室の間につける。
・0.25㎥以下のBHに使用する際は、ブームの後ろ側からセンサーを当て近づいたら音が鳴るように設置したほうが良い。

対象とする主な対策(本質安全化)

登録番号	35-1
活用分類	機械センシング
適用工事	【土木工事】地下埋設物・架空線等上空施設一般／運搬工／土工工事／道路工事／橋梁工事（架設工事）／山岳トンネル工事／構築物の取りこわし工事／鉄道軌道建設工事／土地整理土木工事／上下水道工事【建築工事】仮設工事／土工事／外構工事／改修工事／解体工事／鉄骨・鉄筋コンクリート造家屋建築工事／木造家屋建築工事【設備工事】電気・通信工事
作業	上空架空線がある現場、橋梁下部での工事現場、建物内での工事現場など上空障害物のある現場でのバックホウによる作業。
特許・実用新案	特許：無実用新案：無
掲載日	2019年9月 4日

【カテゴリ】

企業情報

西尾レントオール株式会社　通信測機技術部

お電話でお問い合わせの方は: 06-7167-7740
