ドローンによる３Ｄ測量及びマシンガイダンスを使用した進捗管理

［ICT活用事例］ドローンによる３Ｄ測量及びマシンガイダンスを使用した進捗管理

概要・活用方法

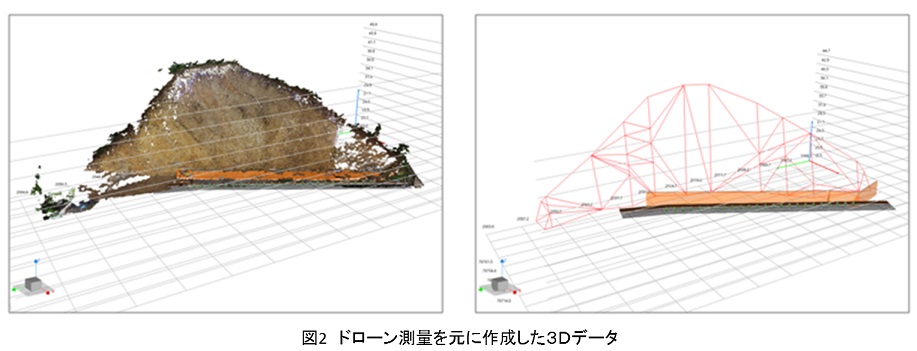

①ドローンで測量したデータをマシンガイダンス施工に活用し、施工精度の向上と労力・時間の省力化を図る。
②ドローンの空撮写真を報告資料として活用する。（画像①②③）

特徴・効果

・人が立ち入ることが危険な現場(急斜面、落石の恐れがある場所)においても、安全に作業をすることができる。
・丁張作業の省力化により、労働時間が大幅に短縮できる。
・建設機械の稼働時間削減によるコスト・環境負荷の低減(排出ガスの削減)
・空撮写真を履行報告に使用することで、発注者にとっても分かりやすい資料を作成することができる。

活用上の注意点

・撮影エリアの確認（禁止空域、高圧電線等の障害物）
・当日の撮影環境（天気、風、気温）
・飛行中のバッテリー残量
・ＧＮＳＳ受信環境の有無

残留リスク(活用上の問題点)

①残留リスクの内容と対応策

・ドローン衝突・落下などによる第三者への災害
・電波障害による操縦不能
・ドローンの操作技術が必要

②対応策についての今後の計画

・現場の状況、天候、飛行ルートを踏まえた、綿密な飛行計画の実施
・ドローン操作技術者の育成

対象とする主な対策(本質安全化)

登録番号	38-1
活用分類	無人化・省力化／機械センシング
適用工事	【土木工事】土工工事
作業	①事前調査 ②ドローン飛行・監視 ③データ解析
価格等	空撮用20万/台（購入）　測量用 15万/月（リース）
活用実績(件数又は現場数)	30件
特許・実用新案	特許：無実用新案：無
当該技術所有企業	[技術の所有権] 他社：(購入：シーティーエス　購入：コマツ) [販売] 他社：(購入：シーティーエス　購入：コマツ)
掲載日	2020年1月 7日

【カテゴリ】

企業情報

ロゴマーク松原建設株式会社　総務部

ご担当者名: 折戸

お電話でお問い合わせの方は: 076-433-8248
