検査・点検用ARアプリ「Pinspect(ピンスペクト)」

[ICT研究開発事例]検査・点検用ARアプリ「Pinspect(ピンスペクト)」

概要・活用方法

①概要点検、検査の対象箇所をデジタル付箋(ピン)として記録、ARで可視化する。その箇所に関する写真やメモは、3次元位置情報(x,y, z)と一緒に記録され、図面や報告書に自動的に反映することができる。

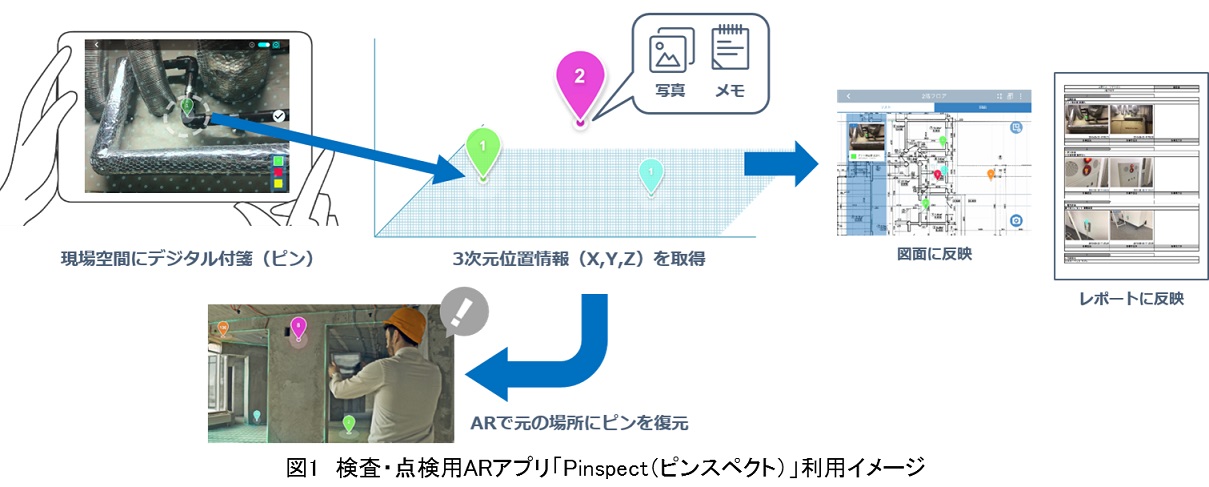

図面の場合は3Dによる高さを含めた情報を表示することも可能となっている。また、ピンはARで元の場所に復元することが可能である。(図1)その他、LEDライトを点灯することで、暗い場所においてもライトを照らして記録することができる(対応機種に限る)。
②活用方法マンションやオフィスビルの仕上げ検査、ビル点検や清掃のエビデンスおよび報告、工場やプラントの設備管理およびメンテナンス、橋梁やトンネルなどの社会インフラの定期点検、一般住宅の診断検診の記録、不動産のファシリティマネジメントなどに活用可能。

特徴・効果

①従来、図面や写真から判断していた点検、検査対象箇所の位置を、ARで直感的かつ3次元的に把握することができるため、その箇所を探し回る時間が大幅に短縮され、現場を歩き回ることによる安全上のリスク(転倒等)も低減できる。
②また、検査箇所だけでなく、日々のKY(危険予知)活動において、現場の危険個所の位置を記録、可視化することもできる。
③これらの現場で記録した情報(位置情報、写真、メモ)が自動的に図面や報告書に反映されるため、記載漏れや転記ミスを防ぎ、省力化が可能になると同時に、現場に出入りする作業員への周知も容易になり、作業の安全性を高めることができる。
④その結果、点検・検査業務における報告、共有作業の省力化、生産性向上が見込まれ、従来に比べ現地での作業時間を約60%短縮することができ、仕事の量的負担の軽減と心身の健康確保に役立つ。

活用上の注意点

操作者の転倒や転落を防止するため、下記の点に注意して使用する。
・操作する際は必ず立ち止まり、周囲の状況を確認する。
・使用中に移動する際は画面を注視することなく、周囲の状況を確認して移動する。

自社で開発/改良したい技術

現場で記録した情報を、BIMや点群データ等の3次元形状に反映する機能。BIMや点群データ等の3次元形状上で追加した情報を、該当現場でARにより可視化する機能。

対象とする主な対策(本質安全化)

  • [職場環境改善・メンタルヘルス対策]生産性の向上/苦渋反復作業の解消/心身の健康確保

事例のご紹介(動画)

Pinspectの利用シーン

登録番号 41-1
活用分類 無人化・省力化/能力支援等
適用工事
  • 【土木工事】
    その他の土木工事
  • 【建築工事】
    建築工事全般
  • 【設備工事】
    設備工事全般
作業 ①現場の点検、検査
②危険個所の記録、可視化、共有
③運用後の設備管理、メンテナンス
④点検、検査結果の記録、報告、および共有
特許・実用新案 特許:申請中
実用新案:無
第三者評価・表彰等 日本建設業連合会 2018年度 建築のITセミナー 「建設業界で適用できる先端ICTの最新動向」
当該事例紹介ウェブサイト
https://biz-ar.jp/service/pinspect.php
掲載日 2020年7月27日

【カテゴリ】

  • [活用分類]無人化・省力化/能力支援等
  • [土木工事]その他の土木工事
  • [建築工事]建築工事全般
  • [設備工事]設備工事全般
  • [抑止可能なリスク(災害の種類)]過労
  • [職場環境改善・メンタルヘルス対策]生産性の向上/苦渋反復作業の解消/心身の健康確保
  • [ICT関連]タブレット・スマートフォン/ソフトウェア・アプリケーション/カメラ

企業情報

株式会社エム・ソフト サービス事業推進室

お電話でお問い合わせの方は
03-5812-4440
