地盤・仮設構造物変状自動計測システム［Tメッシュネット］

［ICT活用事例］地盤・仮設構造物変状自動計測システム［Tメッシュネット］

概要・活用方法

【概要】

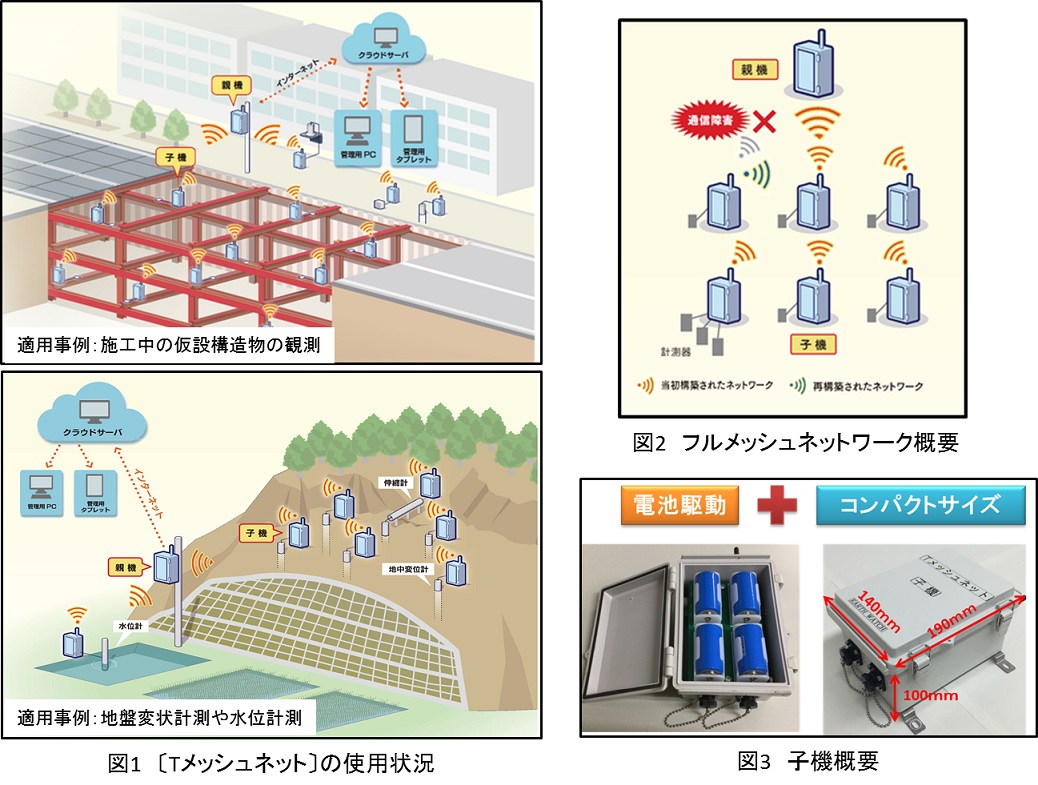

・Ｔメッシュネットは、地盤や仮設構造物の挙動データを、ワイヤレスで確実に伝送する計測監視システムである。(図1)
・従来の計測システムにおける課題（有線式の場合1.配線の煩雑さ2.断線によるデータ伝送不良、無線式の場合3.通信障害時の対応4.電源供給方法など）を解決。
・フルメッシュネットワーク最大の特徴である「通信障害時でも通信経路を再構築する機能」を活かし、確実にデータを伝送するので、データ欠損がない。(図2)

【活用方法】
・遠隔地での一元管理により、日常的な監視や機器点検が困難な危険個所においても、監視業務の省力化と安全性向上が図れるとともに、異常を早期に察知して迅速な対応が可能となる。

特徴・効果

①親機とセンサーに接続したコンパクトな電池駆動の子機から構成されるので、設置が容易である。(図3)
②バックアップによるデータ欠損防止機能を搭載しているので、データ欠損がない。
③省電力機能を備える子機は、電池交換せず最長２年もの運用が可能なので、メンテナンスが容易である。
④計測範囲全体の監視データをWeb上で一元管理できるので、遠隔地でも管理が可能である。
⑤ひずみ、温度、水圧、傾斜などの多種類の計測器との接続が可能なので汎用性の高い計測が可能である。

活用上の注意点

事前に計測範囲の電波状況を確認すること

対象とする主な対策(本質安全化)

登録番号	20-3
活用分類	機械センシング
適用工事	【土木工事】仮設工事／土石流の到達するおそれのある現場での工事／道路工事／山岳トンネル工事／シールド・推進工事／ダム工事／砂防工事／土地整理土木工事／その他の土木工事【建築工事】仮設工事
作業	①市街地の地下工事に伴う変状計測 ②ため池などの水位計測や変状計測 ③施工中の仮設構造物・のり面の動態観測
価格等	未定
活用実績(件数又は現場数)	2現場
特許・実用新案	特許：無実用新案：無
当該技術所有企業	[技術の所有権] 共有：(地球観測株式会社) [販売] その他：(未定)
当該事例紹介ウェブサイト	http://www.takenaka-doboku.co.jp/
掲載日	2019年4月15日

【カテゴリ】

企業情報

株式会社竹中土木　技術・生産本部

お電話でお問い合わせの方は: 03-6810-6215
