［ICT研究開発事例］大型組み立て式LED情報パネル「LIP-web」

概要・活用方法

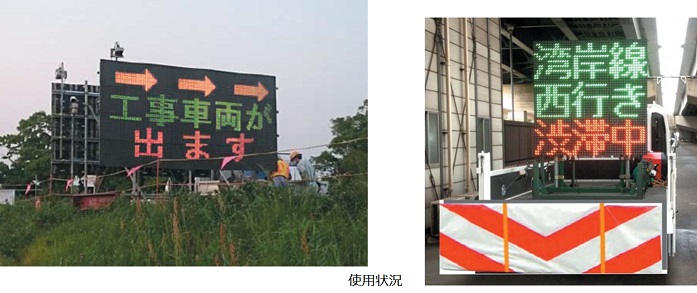

工事規制予告や交通規制の状況を任意の場所で大画面・大型文字で見やすく情報案内する組立式LED式情報板である。
交通規制・迂回路等の情報を大画面・大型文字で案内表示する為に複数の高輝度LEDをパネルを並べて形成する組み立て式。
設置高さや幅を任意に拡張でき、工事予告や交通規制状況を任意の場所で最大高さ1.92m×幅3.84mの大画面で通行車両に遠い位置から必要な情報を知らせる技術。
オプションで遠隔操作機能付きコントローラーに変更することで、設置現場に向かうことなく現場事務所等のネット環境が整った場所の端末で専用URLからリアルタイムに表示文字の切替が可能。

・工事予告や規制等の情報掲示を必要とする場所
・路上工事、道路修繕維持工事等による交通規制箇所・海洋土木、浚渫工事等での船舶に情報掲示を必要とする箇所
・橋梁工、トンネル工等の工事規制等の情報掲示を必要とする箇所
・道路等施設や道路渋滞等の情報提供

特徴・効果

道路上での作業時の「もらい事故」や交通渋滞による事故、海洋土木工事や河川改修工事で船舶への通知など、危険箇所を遠い場所から告知することで現場の安全を図り、通行車両・船舶の安全にも寄与する。
＜視認性が高く、従来の看板に比べ様々な文字や記号で明確な告知が可能となることで安全面での効果が期待できる＞
・申請技術は、表示画面は、最大高1.92m、幅3.84m パネル32枚まで、使用場所に合わせて縦・横方向へ組み合わせが任意にできる。
・ 表示画面が文字・図・動画を表示でき、任意の情報を作成できる。
・単管パイプによる組み立て式と トラックに搭載可能な専用架台式が選択でき多様化に対応。

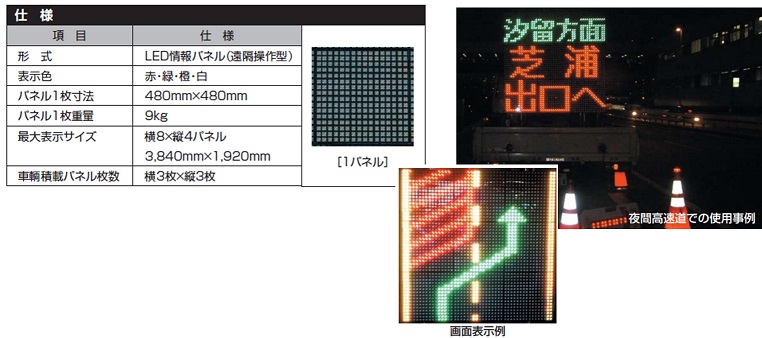

・パネルサイズは1枚480*480*50mm、重量5kg 最大表示サイズ横8×縦4枚、全長3,840×全高1,920mm、　表示面積73,728cm2 と表示面積が広く情報量が多い。
・3色LEDで文字・動画表示が可。高輝度LEDで視認性と輝度自動調整機能付。表示画面は専用ソフトで任意に入力可。　
表示パターン99画面記録。　
※3色LED＝赤・緑・オレンジの「LIP-3C」とⅡ型3色＝赤・緑・白の「LIP-Ⅱ」の2タイプがある。

活用上の注意点

・適用できない範囲：設置・撤去には強雨・強風・降雪時は不可、浸水の恐れが無い場所
・適用にあたり、道路法上での規制に留意（路上設置は道路管理者と所轄警察による協議が必要となる場合が有る）
・機械設置スペースは、最大時で横長さ2m×幅1m=2㎡(単管支柱等ベース台)・・・重機車両が接触しない占有スペースの確保
・電源100Vの確保

対象とする主な対策(本質安全化)

• ［危険作業対策］災害復旧工事／斜面掘削工事／橋梁点検作業／車両系建設機械作業
• ［職場環境改善・メンタルヘルス対策］生産性の向上

登録番号	35-5
活用分類	機械センシング
適用工事	【土木工事】 仮設工事／土工工事／基礎工事／土石流の到達するおそれのある現場での工事／道路工事／橋梁工事（架設工事）／河川及び海岸工事／構築物の取りこわし工事／水力発電所等建設工事／鉄道軌道建設工事／土地整理土木工事／上下水道工事 【建築工事】 仮設工事／建設機械／土工事／地業工事
作業	道路維持修繕工、路面補修工など道路上での作業時、河川海岸工事や浚渫工など
特許・実用新案	特許：無 実用新案：無
第三者評価・表彰等	NETIS　登録番号：KK-150020-A
掲載日	2019年9月 4日

企業情報

西尾レントオール株式会社　技術開発部
