［ICT研究開発事例］ガス検知器の遠隔監視システム

概要・活用方法

En-Guard(R)（アンガード）「ガス検知器の遠隔監視システム」は、作業現場でガス中毒や酸欠の危険性が高まった際、近くで働く作業者や離れた場所にいる監督者に素早くお知らせすることで、作業者の安全を守るシステムです。
作業者が理研計器株式会社製ポータブルガスモニター「GX-3R Pro」とEn-Guard Portable「ENP-BT01J」を携行することで、GX-3R Proがガス中毒や酸欠の危険性を検知した際、近くで働く作業者が携行するENP-BT01Jや監督者のPCにアラート通知します。
また、作業者に危険が迫った際、作業者はENP-BT01Jのボタン長押しで、監督者に緊急通知（ヘルプ）することが可能です。

特徴・効果

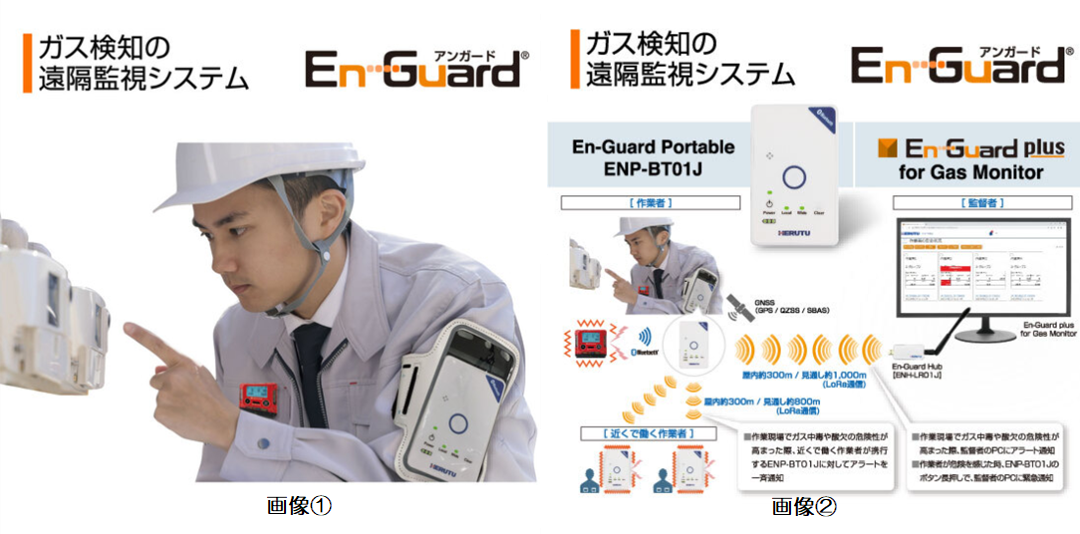

本システムは、作業者が携行する「ENP-BT01J」、監督者が作業者の安全を見守るための「En-Guard plus for Gas Monitor」及び「ENH-LR01J」で構成され、、理研計器製「GX-3R Pro」とBluetooth(R)経由で連携します。
理研計器製ポータブルガスモニター「GX-3R Pro」は、爆発防止用の可燃性ガス、酸欠防止用の酸素、中毒防止用の一酸化炭素、硫化水素に加えて二酸化炭素やその他の毒性ガスを最大5成分(4成分＋1成分)検知・測定可能です。
検知対象ガスと検知範囲は以下となります。
可燃性ガス(HCまたはCH4)　0～100%LEL／酸素　0～25.0vol%／一酸化炭素　0～500ppm／硫化水素　0～30.0ppm／二酸化硫黄(SO2)　 0～20.00ppm／二酸化窒素(NO2)　　0～20.00ppm／シアン化水素(HCN)　0～30.00ppm／ホスフィン(PH3)　 0～20.00ppm／アンモニア(NH3)　 0～300.00ppm／二酸化炭素(CO2)　0～5.00vol%　0～10000ppm
＜ENP-BT01J＞
ENP-BT01Jは、GX-3R Proがガス中毒や酸欠の危険性を検知した際、近くで働く作業者や離れた場所にいる監督者に素早くお知らせするウェアラブル製品です。
＜En-Guard plus for Gas Monitor / ENH-LR01J＞

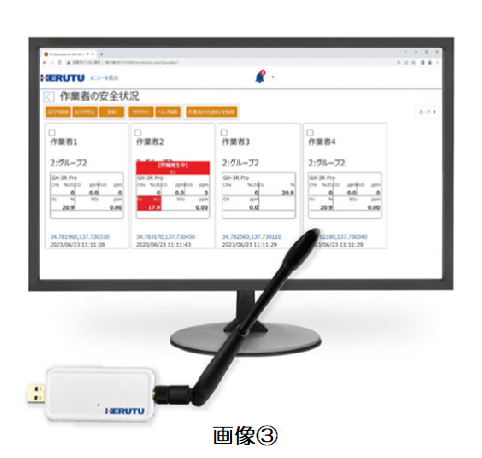

En-Guard plus for Gas Monitorは、監督者が作業現場のガス中毒や酸欠の危険性を監視するためのWindowsアプリケーションです。ENH-LR01Jを通じて、300m～1km離れた作業者（最大50名）が携行するENP-BT01Jと無線通信をし、作業者の安全を見守ります。ENP-BT01J・ENH-LR01J間の無線通信はLoRa通信のため、通信費はかかりません。

活用上の注意点

・作業者が携行する「ENP-BT01J」は防水・防塵対応(IP65)ですが、防爆仕様ではありません。

自社で開発／改良したい技術

①中継機開発により通信エリアを拡張する。
②対応するガス検知器を拡充する。

対象とする主な対策(本質安全化)

• ［危険作業対策］災害復旧工事／解体工事／橋梁点検作業／その他危険作業
• ［有害業務対策］酸欠・硫化水素／その他有害業務
• ［職場環境改善・メンタルヘルス対策］その他

事例のご紹介（動画）

登録番号	54-1
活用分類	無人化・省力化
適用工事	【土木工事】 機械・装置・設備一般／仮設工事／土工工事／橋梁工事（架設工事）／山岳トンネル工事／シールド・推進工事／ダム工事／水力発電所等建設工事／上下水道工事／土木工事全般 【建築工事】 建築工事全般 【設備工事】 設備工事全般
作業	毒性ガス中毒や酸素欠乏症の危険性がある作業
特許・実用新案	特許：無 実用新案：無
当該事例紹介ウェブサイト	https://www.herutu.co.jp/product/enp_bt01j.html
掲載日	2024年3月27日
